單端面機封裝配流程
作者：化工泵 來源：離心泵 發布時間：2026-03-27

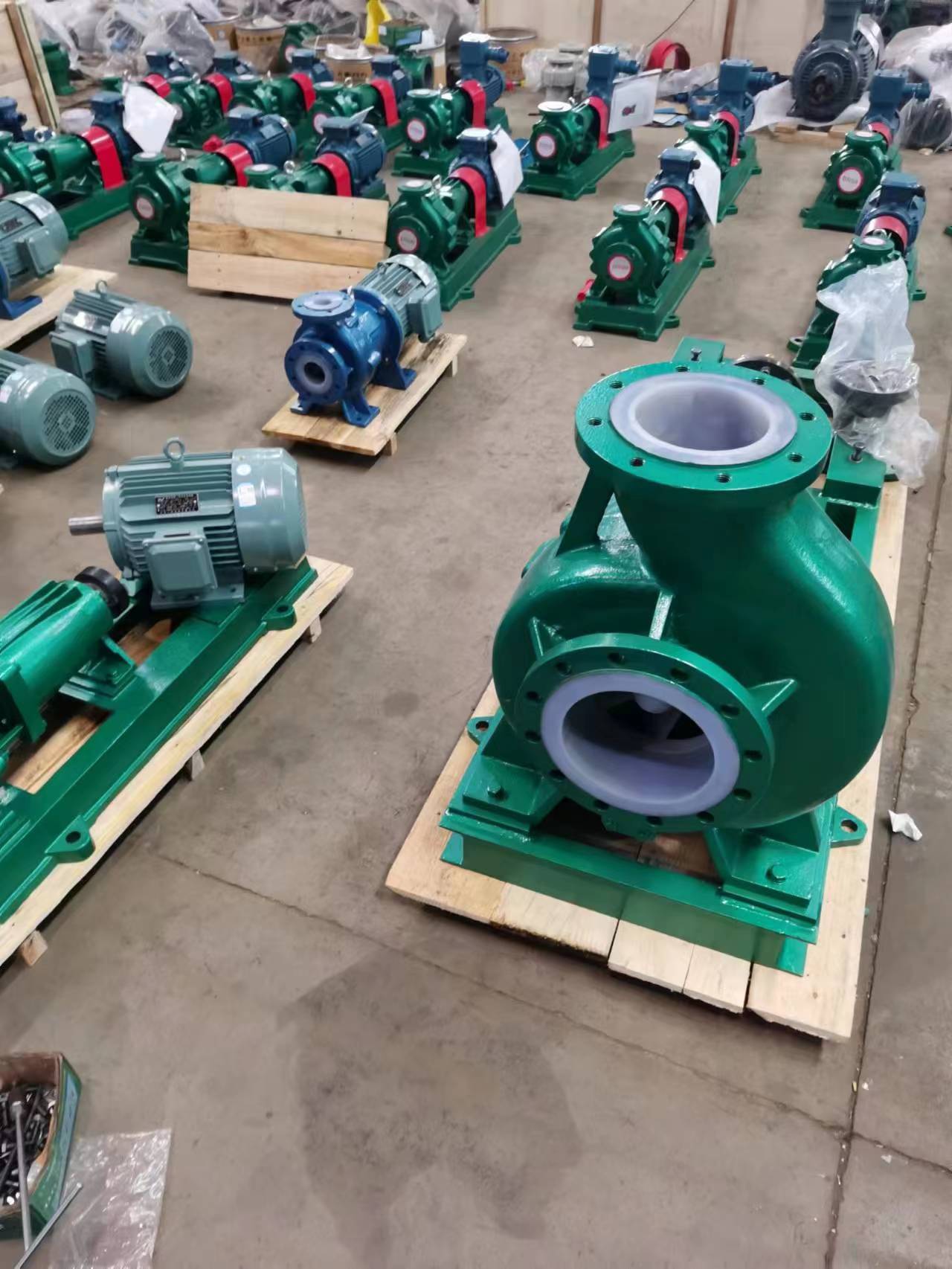

單級懸臂式離心泵屬于轉動設備，轉子裝配在定子里旋轉，定子固定不動，這就導致轉子與定子之間存在一個圓周上間隙，這個間隙沒法避免，必須存在，才能滿足其旋轉的功能。這個圓周上的間隙必然導致介質會發生泄漏，隨后產生了密封技術。目前主流的密封技術是填料密封和機械密封，而機械密封應用越來越廣泛。
一、機械密封裝配前注意事項
1核對機封型號，包括各種輔助密封圈是否老化和損壞；
2檢查壓蓋，軸套，軸裝配位是否損壞，腐蝕；
3離心泵主軸已經定位良好，軸向竄動量小于0.2mm，主軸跳動值小于0.04mm。
二、機械密封的組成及工作原理機械密封由至少一對摩擦副相互貼合，在補償機構和傳動機構作用下，利用輔助密封圈，輔助冷卻，沖洗，潤滑等設施來實現密封；它將較難實現的徑向密封改為相對容易的軸向密封。摩擦副在彈簧和介質的作用力下，貼合在一起，在傳動機構作用下隨軸一起旋轉，兩端面之間微小的間隙會有少量的介質，實現全液潤滑，減少磨損，實現密封。
三、機械密封裝配步驟
1將動環裝配于傳動軸套上，注意不要損壞輔助密封圈，涂抹潤滑劑，裝配后，動環應該自由浮動不卡澀；
2將靜環裝于靜環壓蓋內，輔助密封圈涂潤滑劑，裝配后測量三個點深度應該一致；
3測量及調整機封壓縮量
測量軸套端面到軸套內臺階之間的尺寸L1，利用深度尺測量;
利用深度尺測量軸套到動環密封面之間尺寸L2;
測量靜環壓蓋密封面到靜環密封面之間的尺寸L3;
測量主軸上的一個臺階到軸承箱托架結合面之間的尺寸，正常工作時，主軸上的臺階是和軸套內臺階貼合的。記為L(zhǎng)4
測量泵蓋后面的密封腔的結合面到托架與泵蓋結合面的尺寸，記為L(zhǎng)5;
4計算壓縮量
計算固定尺寸，記為A=L1-L2;
計算固定尺寸，記為B=L4+L5;3.4.3計算固定尺寸，記為C=B-A;
計算壓縮量，記為D=C+L3;如果D值小于零，代表有壓縮量，等于零沒有壓縮量，大于零時，沒有壓縮量，兩端面不貼合。
四、機封裝配注意事項裝配時，對于石墨材質動靜環輕拿輕放，避免不均勻受力，否則可以斷裂;裝配輔助密封圈主要裝配到位，不要脫落，或者切邊損壞;動靜環密封面精密，不要隨手放地上了注意保護好;選擇相融的潤滑劑潤滑輔助密封，否則可以導致橡膠圈分解，溶脹，提前失效;裝配好后記得盤車，輕松不卡澀，否則是動靜環碎裂損壞或壓縮量調整不正確。
